Уплотнительная вставка стандартная ДЕХНА™ УВС

Уплотнительная вставка УВС

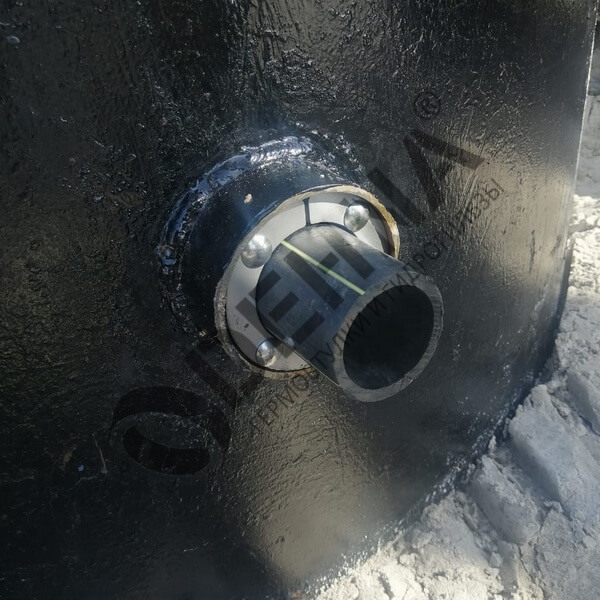

Уплотнительные вставки (гермовтулки) ДЕХНАТМ тип УВС предназначены для герметизации вводов инженерных коммуникаций (труб, кабелей канализации, водопровода, теплотрассы), для соединения, сквозного прохода труб кабелей электроснабжения зданий и сооружений.

  • Толщина уплотнительного элемента вставки (гермовтулки) – 20 мм, вставка выдерживает давление до 10 метров водяного столба ( 1,0 бар).
  • Толщина уплотнительного элемента (гермовтулки) – 40 мм, вставка выдерживает давление до 25 метров водяного столба ( 2,5 бар).
  • Монтируется в гидрогильзы, трубы, заложенные в бетон, а также может устанавливаться в заранее подготовленное алмазным бурением гладкостенное отверстие прямо в бетонную стену или пол (фундаментную плиту), перекрытие или кровлю, колодец или кессон и т.п.
  • Изготавливается любого внешнего и внутреннего диаметра от 0 мм до 1620 мм и более

Характеристики УВС

Чертежи

  • водонепроницаема
  • для отверстий (стеновых гильз) диаметром от 25 мм
  • ширина уплотнения 20 мм, статическое давление 1 бар (10 метров водяного столба)
  • ширина уплотнения 40 мм, статическое давление 2.5 бар (25 метров водяного столба)
  • цельное исполнение, монтаж до прокладки коммуникаций
  • возможно многотрубное исполнение
  • возможно исполнение с эксцентриситетом (со смещением)
  • возможно исполнение для гофрированных труб
  • производство любых размеров по Вашему запросу
  • легко монтируется
  • нескользящая, термостойкая, устойчива к старению резина (EPDM, ТМКЩ-М)
  • температурный режим -50°С до +150°С
  • сжимающие пластины из нержавеющей стали

Пример обозначения (аналогично ко всем типам вставок ДЕХНА):

Уплотнительная вставка Дехна УВС-150/110/40

УВС– стандарт (неразъемная)
150 мм- внешний диаметр вставки ДЕХНА (равен внутреннему диаметру гидрогильзы ДЕХНА или просверленного отверстия в ж/б конструкции),
110 мм- внутренний диаметр вставки ДЕХНА (равен внешнему диаметру монтируемой трубы или кабеля),
40 мм – толщина уплотнительного элемента вставки ДЕХНА.

Допуск от геометрических размеров: +/- 1,5 мм

Материал изготовления вставки ДЕХНА:
Резиновый элемент — техпластины ТМКЩ (ГОСТ 7338-90), Резина СКЭПТ-57-7018, EPDM, теплостойкая, масло-бензостойкая резина, силикон.
Металлический элемент — нержавеющая сталь не ниже марки AISI 430 или аналог.

Срок производства: от 2 рабочих дней после согласования заявки.

Рекомендации по монтажу:

  1. Рекомендации при монтаже вставок DEHNA
  2. Рекомендации при монтаже вставок DEHNA в просверленное отверстие

Уплотнительная вставка (гермовтулка) ДЕХНАТМ тип УВС, как и остальные типы уплотнительных вставок ДЕХНАТМ тип УВР, УВРН, УВЗ, УВСМ могут применяется, как совместно с гидрогильзами ДЕХНАТМ тип НП, НМ, НПГ, НПМ, так и без них. Для этого уплотнительная вставка ДЕХНАТМ тип УВС монтируется в специально просверленное отверстие.

Возможна герметизация ввода трубы и кабеля с помощью установки уплотнительной вставки ДЕХНАТМ тип УВС, УВР, УВРН, УВЗ, УВСМ в прижимной фланец ДЕХНАТМ тип ПФ.

Сферы применения.

Уплотнительная вставка ДЕХНАТМ тип УВС, как и остальные типы уплотнительных вставок ДЕХНАТМ тип УВР, УВРН, УВЗ, УВСМ, совместно с гидрогильзами ДЕХНАТМ тип НП, НМ, НПГ, НПМ, применяется для герметизации любого типа электрического кабеля при вводе в здание, для герметизации гофрированных труб, металлических труб, труб из ПВХ, полиэтилена, ТПЕ, газовых труб , для герметизации вводов и выводов в резервуары, кессоны, колодцы, бассейны, очистные сооружения, биологические реакторы, хранилища нефтепродуктов, резервуары для питьевой воды, хранилища химически опасных веществ, подвалы, подземные паркинги, объекты ГО, тоннели метро и железнодорожного транспорта, транспортные тоннели, коммуникационные тоннели, спортивные сооружения, частные дома и коттеджи, административные здания, объекты культурного наследия, офисные здания, коммерческая недвижимость, жилые и административные здания, здания и сооружения с повышенными требованиями по сейсмостойкости, ТЭЦ, ГЭС, АЭС, складские комплексы, распределительные станции, производственные помещения.

Уплотнительные вставки стандартные ДЕХНА УВС (гермовтулки) применяются, как герметизация вводов: герметизация кабельных вводов, герметизация ввода кабеля, герметизация ввода в здание, герметизация вводов коммуникаций, герметизация инженерных вводов, герметизация вводов инженерных коммуникаций, герметизация вводов труб, герметизация проходов при вводе кабелей, герметизация узла ввода, герметизация вводов коммуникаций в здание, герметизация вводов инженерных коммуникаций в здание, герметизация ввода в колодец, герметизация вводов теплосети, герметизация ввода теплосети в здание, герметизация тепловых вводов, герметизация ввода водопровода, герметизация вводов в подвальное помещение, герметизация вводов тепловой сети, герметизация ввода кабеля в здание, герметизация кабельного ввода в здание, герметизация вводов труб в колодец, герметизация подземных вводов, герметизация ввода канализации, герметизация ввода теплотрассы, герметизация ввода труб в здание, герметизация вводов трубопроводов, герметизация вводов газопроводов, герметизация кабельного ввода в здание, герметизация проходов при вводе кабелей, герметизация ввода кабеля в здание.

Форма заявки на уплотнительную вставку (гермовтулку)

Область применения

Уплотнители кольцевых пространств, гермовтулки, уплотнительные кольца и вставки, гидрогильзы

Уплотнительные вставки (гермовтулки) и гидрогильзы ДЕХНАTM служат для герметизации вводов коммуникаций в строительных конструкциях и технологическом оборудовании и защищают их от напорных и безнапорных вод.

Места вводов коммуникаций уязвимы для проникновения воды или пара. Эта уязвимость объясняется тем, что материалы, из которых сделаны трубы, кабели или гильзы не имеют хорошей адгезии к бетону или металлу. Вода, газы или пар в местах стыков «металл-бетон», «полимер-бетон», «полимер-металл» проникает через конструкции в чистые помещения, что приводит к материальному ущербу и дорогостоящим ремонтам. В целях предотвращения попадания грунтовых вод в чистые заглубленные помещения вводы коммуникаций должны быть герметичными на протяжении всего срока эксплуатации сооружения или оборудования.

Для решения этой задачи предназначены уплотнительные вставки (гермовтулки) и гидрогильзы ДЕХНАTM
